風扇馬達及風向通則:
1、風扇風向標準為:由鋁合金冷卻器方向吸入,自馬達方向排出,為保護熱交換能力,多數形式無法轉變風向。
2、風扇與馬達可能配有溫度感應開關,須注意熱流空氣對風扇馬達的影響,溫度感應開關115℃>熱流空氣溫度+風扇馬達操作溫升因此使用冷卻器后油溫不得超過60℃。
3、請注意電源與電壓穩定度,電壓不穩定可能導致馬達溫升,溫度感應開關動作或甚至燒毀馬達。
AH系列
冷卻器材料系高強度Plate-fin鋁合金材質,經由特殊技術,真空焊接而成。
油流通道焊有內鰭片,內外鰭片確實焊接完整, 導熱迅速,非銅管式套接方式可比。
靜態測試壓力:35Bar 工作壓力:20Bar
最高使用溫度:120℃(不計風扇馬達承受溫度)
適用流體:不與鋁合金材質產生化學反應及銹蝕者,使用水與乙二醇混合者,請洽詢。
工作壓力解釋:
指靜態壓力,回油情況時,壓力開放瞬間是動態壓力(Dynamic pressure)。
如使用壓力計測量,動態壓力須乘以4倍或以上,即表面顯示壓力需低于5Bar,此壓力瞬間即消失,必須注意觀察!一個動作,一次脈沖!

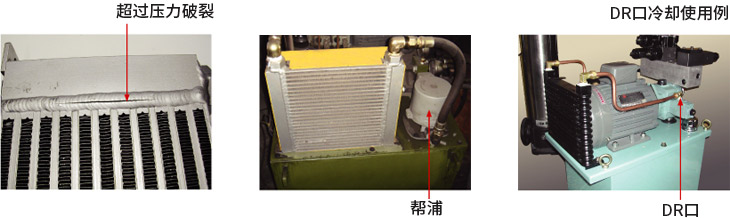

為保護冷卻器不致破裂,當冷卻器裝置于回油回路時(不建議使用);必需加裝防爆閥或旁通卸載回路。
與冷卻器并聯,并且確認泄壓閥遭遇突波時,能夠優先開放卸載。
即使如此,鋁合金冷卻器仍須長期承受較小脈沖,依回路,沖擊次數可能高達數十或百萬次,破裂風險,須由回路設計者承擔!
建議最佳使用方式:
使用另外一臺小幫浦,抽取油箱內熱油供應冷卻器,使成一獨立冷卻循環回路,并可在此裝置過濾器,稱之為油箱的腎臟回路。
AW系列
適合高壓活塞或輪葉幫浦泄油口冷卻(Drain)或獨立循環回路。
AL系列
此系列不能承受任何管內之突波壓力
僅適用于可變輪葉幫浦,使用壓力在70Bar以下之泄油口(Drain)
